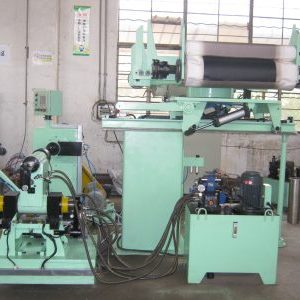

胶套成型机

胶套成型机，用于皮带生产线中胶套的硫化前的成型工作，包括成型机主机、张力自动控制放线机和六工位或八工位料架三部分组成。

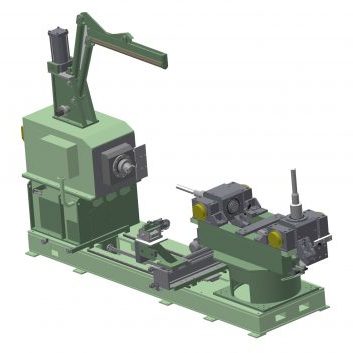

成型机主机用于缠线及包胶，具有如下功能：包胶片、绕线、生胶套制作等。包括床头箱，排线机构、AB头转换台、压辊机构、液压系统等部分组成，成型机适合模具直径160-850mm，模具长度1000mm。

张力自动控制放线机用于按设定的张力要求进行放线，放线时能准确的控制线绳的张力。每套张力自动控制放线机可以同时控制两根线。保证排线密度均匀，排线张力稳定，放线机张力调节范围：10-160N。

料架用于胶片的储存/导开,  共六个或八个工位，能电动进行垫布的收卷，料卷直径90-420mm，衬布卷直径90-250mm。

设计产能：按照熟练操作工在1000mm周长的V10带模具上成型切割带进行考核，为50-60个胶套/8小时。

全套系统通过触摸屏来控制操作，操作人员通过HMI或条码枪输入生产号ID，触摸屏显示ID号，模具周长，模具号码，SPI，线绳张力和线绳编号等信息。
